دستگاه تشکیل دهنده ورق فولادی با راندمان بالا ، دستگاه ساخت ورق موج دار
جزئیات محصول:
|
|
محل منبع: | چين |
---|---|
نام تجاری: | NKH MACHINERY |
گواهی: | CE/SONCAP/CSA |
شماره مدل: | YX19-75.4-980 |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | واحد 1 |
قیمت: | negotiation |
جزئیات بسته بندی: | محموله NUDE برای فرم ROLL با ظرف در ظرف 40FT ، جعبه چوبی برای کابینت کنترل PLC |
زمان تحویل: | 40 روز کاری |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T |
قابلیت ارائه: | 10 واحد / ماه |
اطلاعات تکمیلی |
|||
نام: | ماشین آلات شکل دهی رول ورق فلز | وزن: | 5T یا به عنوان درخواست |
---|---|---|---|
ماده خام: | ورق های از پیش رنگ شده، 245-550 مگاپاسکال | مواد شفت: | 45#، دقت بالا |
مواد غلتکی: | فولاد 45#، تراش CNC، روکش کروم سخت | سیستم کنترل: | سیستم کنترل PLC |
مواد تیغه برش: | Cr12، عملیات حرارتی | ||
برجسته: | دستگاه رول فرمینگ ورق موجدار,دستگاه رول فرمینگ پانل دیوار,دستگاه رول فرمینگ پانل سقفی |
توضیحات محصول
دستگاه پانل سقف فلزی فلزی موجدار قابل اعتماد
امکانات:
مانند دیگر دستگاه های ورق فلزی محبوب، دستگاه رول فرمینگ ورق IBR، دستگاه رول فرمینگ ورق موجدار، سقف های فلزی و پانل های سایدینگ را از مواد 0.3-0.8 میلی متر ضخامت و عرض 914-1250 میلی متر می سازد.
و متشکل از سیم پیچ، نیمکت ورودی و دستگاه پیش برش دستی، دستگاه رول ساز و برش و قفسه محصول و سیستم های کنترل PLC است.
جزئیات سریع:
لیست ماشین آلات:
توضیحات/جزئیات پارامتر فنی خط کامل:
سیستم هیدرولیک برای گسترش سوراخ داخلی سیم پیچ، موتور پمپ: 3KW
قطر داخلی سیم پیچ = 30±510 میلی متر
ظرفیت بار: حداکثر5 تن
حداکثر عرض سیم پیچ1250 میلی متر
نوع گسترش گوه مخروطی
موتور محرک برای چرخاندن سیم پیچ، 3 کیلو وات،
کنترل سرعت فرکانس دستی
کنترل هوشمند برش
فقط انتهای تکه نهایی ورق را قطع کنید
ضخامت کار: حداکثر0.8 میلی متر
مواد رول فرمینگ مناسب | کلاف از پیش رنگ شده |
ضخامت | 0.4mm-0.8mm |
عرض ورودی سیم پیچ | 1250 میلی متر |
طراحی قاب کالسکه | طراحی قاب دیواری /طراحی قاب-پایه-جدید |
مراحل شکل دهی رول | 20 مرحله |
مواد غلتکی | فولاد 45#، ماشین تراش CNC، روکش کروم سخت |
قطر شفت ها | Φ75mm |
قدرت موتور اصلی | 7.5 کیلووات با کاهنده |
سرعت رول فرمینگ | 18 متر در دقیقه (سرعت بالاتر در دسترس است، بستگی به مشخصات مورد نیاز خریدار دارد) |
استاندارد ولتاژ برق | 380V/50Hz/3PH یا به عنوان نیاز مشتری |
رنگ اصلی ماشین رنگ شده | RAL 5015 (آبی) یا طبق نیاز مشتری |
Stop to cut, Post cut, No Blanking cut
مواد ابزار برش: Cr12، عملیات حرارتی
در مجموع دو مجموعه تیغه برش مورد نیاز است
گروه هیدرولیک موتور پمپ =4KW
PLC و صفحه لمسی برند زیمنس، اینورتر برند اشنایدر/شیهلین/دلتا، انکودر امرون
تحمل برش به طول ≤±1 میلی متر
ولتاژ کنترل 24 ولت
استاندارد بسته بندی:
محموله های برهنه برای رول سابق

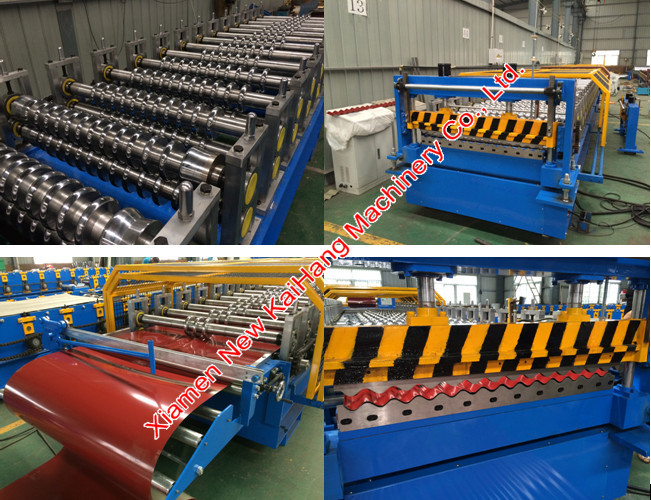

نقشه های نمایه / چیدمان / تصاویر مرجع تجهیزات:
