دستگاه تشکیل دهنده ورق فولادی با راندمان بالا ، دستگاه ساخت ورق موج دار

توضیحات محصول

دستگاه تشکیل ورق فولادی با راندمان بالا ، دستگاه ساخت ورق موجدار

جزئیات سریع:

1. ضخامت: 0.4-0.6 میلی متر
2. مواد: ورق های PPGI DX51D-S280GD
3. عرض ورودی: 500 میلی متر
4. عرض موثر: 315 +/- 6mm
5. وزن مواد: درپوش 3 تنی.
6. قطر داخلی کویل: 508 میلی متر
7. راه رانده شده: توسط موتور محرک 7.5KW
8. روش برش: توسط بسته قدرت هیدرولیک 4kw
9. تحمل برش: 1 میلی متر پوند

کاربرد:

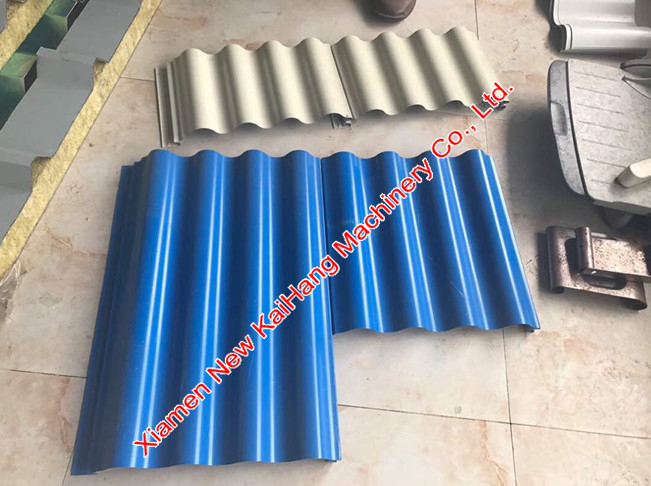

دستگاه تشکیل دهنده رول ورق موج دار یک تجهیزات متداول تشکیل فلز است که پانل های بام و سایدینگ فلزی راه راه را تولید می کند. در زندگی روزمره ما بسیاری از طرفداران ورق های فلزی راه راه را می بینیم.

ورق های فلزی راه راه با آلیاژهای مختلف فلزات و آلیاژهای مختلف سالهاست که از محبوبیت بالایی برخوردار است. متداول ترین مواد از فولاد پیش رنگ شده ، فولاد گالوانیزه ، فولاد آلو روی و فولاد CR است. مردم تمایل دارند از این ورقها برای ساختمانهای مسکونی ، تجاری ، صنعتی و همچنین کشاورزی استفاده کنند.

لیست دستگاه:

1. کوئل هیدرولیک 3T * 600mm
2. دستگاه تشکیل رول
3. دستگاه برش هیدرولیک
4. اگر سرعت بالا دارید جدول یا دستگاه انباشت خودکار را تمام کنید
5. زیمنس PLC و صفحه نمایش لمسی IOP / لمسی ، اینورتر با نام تجاری اشنایدر

توضیحات / مشخصات پارامتر فنی خط کامل:

• Un-Coiler هیدرولیک 5TX1250mm با ماشین کوئل

سیستم هیدرولیک برای گسترش سیم پیچ داخلی-سوراخ با 4 کف دست

سیستم گسترش اتصال

توان پمپ = 1.5KW

نوع چرخش را بکشید

ظرفیت بار = 3Ton

سیم پیچ داخلی - قطر = 510 30 میلی متر

قطر بیرونی کویل = Max.1500 میلی متر

عرض کوئل = حداکثر. 600 میلی متر

• دستگاه غلتکی و دستی قبل از برش دستی (بدون نیرو)

کنترل برش هوشمند

برای قطع کردن قطعه قطعه نهایی فقط

ضخامت کار: حداکثر. 0.6 میلی متر

• دستگاه تشکیل رول با برش جزئیات مانند جدول زیر:

• سیستم کنترل PLC

نام تجاری PLC و صفحه لمسی با نام تجاری زیمنس ، اینورتر مارک Schneider / Shihlin / Delta ، رمزگذار Omron

تحمل برش به طول ≤ 1 میلی متر

کنترل ولتاژ 24 ولت

• Product Rack بدون نیرو ، 3 واحد

استاندارد بسته بندی:

بارهای برهنه برای چرخهای قبلی

تصاویر مرجع طراحی / طرح بندی / تجهیزات مشخصات:
