ماشین آلات تشکیل دهنده نورد سرد ، دستگاه تشکیل دهنده رول مستطیل شکل برای پانل روده

جزئیات محصول:
محل منبع: چين
نام تجاری: NKH MACHINERY
گواهی: CE/SONCAP/CSA
شماره مدل: YX103-175
پرداخت:
مقدار حداقل تعداد سفارش: واحد 1
قیمت: negotiation
جزئیات بسته بندی: محموله NUDE برای فرم چرخشی با ظرف در ظرف 20 / 40ft ، جعبه چوبی برای کابینت کنترل PLC
زمان تحویل: 40 روز کاری
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T
قابلیت ارائه: 10 واحد / ماه

اطلاعات تکمیلی

نام: دستگاه تشکیل رول پانل وزن کویل: 3T یا به عنوان درخواست
سیستم های کنترل: سیستم کنترل PLC مواد اولیه: ورق های آلو-روی ، ورق های GI ، 350Mpa
مواد شفت: 45 # ، دقت بالا برش مواد تیغه: Cr12 ، عملیات حرارتی
برجسته:

کلاه ریلی رول سابق

,

دستگاه تشکیل دهنده کاشی فلزی

توضیحات محصول

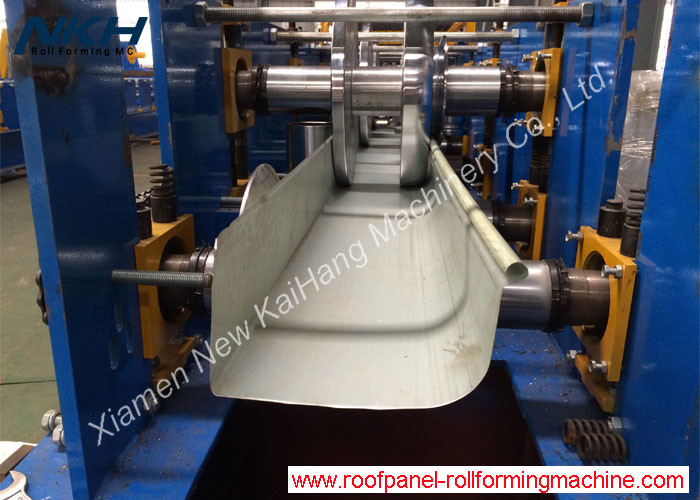

نورد سرد دستگاه تولید پانل روده بزرگ

جزئیات سریع:

  1. ضخامت: 0.4-0.6 میلی متر
  2. مواد: ورق های گالوانیزه کامل G550
  3. عرض ورودی: 375 میلی متر
  4. وزن مواد: 3MT
  5. قطر داخلی کویل: 470 میلی متر
  6. راه رانده شده: توسط موتور محرک 7.5Kw
  7. روش برش: موتور پمپ هیدرولیک 4Kw
  8. تحمل برش: 1 میلی متر پوند

کاربرد:

دستگاه تشکیل دهنده رول روده با درپوش چشمک زن و پایین دستی و انتهایی کار می کند و به عنوان سیستم سقفی آب از پشتیبان پشتیبانی می کند

این پانل ناودانی در استرالیا بسیار پرطرفدار است ، از پنل روده جدا نمی شود ، لوازم جانبی اتصال و درپوش انتهایی نیز در آن گنجانده شده است

لیست دستگاه:

  1. کوئل هیدرولیک 3T * 600mm
  2. دستگاه تشکیل رول
  3. دستگاه برش هیدرولیک
  4. جدول را تمام کنید
  5. کابینت کنترل PLC

توضیحات / مشخصات پارامتر فنی خط کامل:

  • Un Coiler هیدرولیک 3TX600mm

سیستم هیدرولیک برای گسترش سیم پیچ داخلی-سوراخ با 4 کف دست

توان پمپ = 1.5KW

ظرفیت بار = 3 تن؛ سیم پیچ داخلی - قطر = 451-530 میلی متر

قطر بیرونی کویل = حداکثر. 1500 میلی متر

عرض کوئل = حداکثر. 600 میلی متر

  • جزئیات دستگاه تشکیل جدول مانند جدول زیر:
مواد تشکیل دهنده مناسب رول ورق فولادی گالوانیزه ، 55Mpa
ضخامت 0.4mm-0.6 mm
عرض ورودی کویل 375 میلی متر
طراحی قاب حمل دیوار-صفحه-قاب-طرح
مراحل تشکیل آسیاب نورد 18 مرحله
مواد تشکیل غلتک

فولاد 45 # ، تراش CNC ، روکش سخت کروم

گزینه: با عملیات حرارتی غلتکی

قطر شفت Φ75 mm
قدرت اصلی موتور 7.5Kw با گیربکس
سرعت چرخش رول سابق 20-20 دقیقه در دقیقه
استاندارد ولتاژ برقی 415V / 50Hz / 3PH یا به عنوان مورد نیاز
رنگ اصلی دستگاه نقاشی شده است RAL 5015 (آبی) یا به عنوان مورد نیاز
  • دستگاه برش هیدرولیک

توقف برش ، ارسال برش ، زباله وجود دارد

گروه هیدرولیک ، موتور پمپ = 4.0KW

مواد ابزار برش: Cr12 ، عملیات حرارتی

  • سیستم کنترل PLC

نام تجاری PLC و صفحه لمسی با نام تجاری زیمنس ، اینورتر مارک Schneider / Shihlin / Delta ، رمزگذار Omron

تحمل برش به طول ≤ 1 میلی متر

کنترل ولتاژ 24 ولت

  • Product Rack بدون نیرو ، نوع نورد ، به طول 4 متر

تصاویر مرجع طراحی / طرح بندی / تجهیزات مشخصات:
