خانه محصولاتدستگاه تشکیل رول پانل سقفیخط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار
quick exchange cassette roofing production line, 3 in 1 machine, roll forming machine for roof, wall
quick exchange cassette roofing production line, 3 in 1 machine, roll forming machine for roof, wall quick exchange cassette roofing production line, 3 in 1 machine, roll forming machine for roof, wall quick exchange cassette roofing production line, 3 in 1 machine, roll forming machine for roof, wall quick exchange cassette roofing production line, 3 in 1 machine, roll forming machine for roof, wall

خط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار

جزئیات محصول:
محل منبع: چين
نام تجاری: NKH MACHINERY
گواهی: CE/SONCAP/CSA
شماره مدل: YX45/YX25/YX10
پرداخت:
مقدار حداقل تعداد سفارش: واحد 1
قیمت: USD22,000/SET
جزئیات بسته بندی: محموله NUDE برای فرم چرخشی با ظرف در ظرف 20 / 40ft ، جعبه چوبی برای کابینت کنترل PLC
زمان تحویل: 60 روز کاری
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T
قابلیت ارائه: 5 واحد / ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
وزن کویل: 1.5 تن یا به عنوان درخواست مواد غلتکی: GCr15، عملیات حرارتی، روکش کروم سخت/Cr12، عملیات حرارتی
ماده خام: برگه های GI، G350 قطر شفت: 75 میلی متر
سیستم کنترل: سیستم کنترل PLC توان (w): 11 کیلو وات
برجسته:

pu sandwich panel machine,continuous sandwich panel production line

,

continuous sandwich panel production line

توضیحات محصول

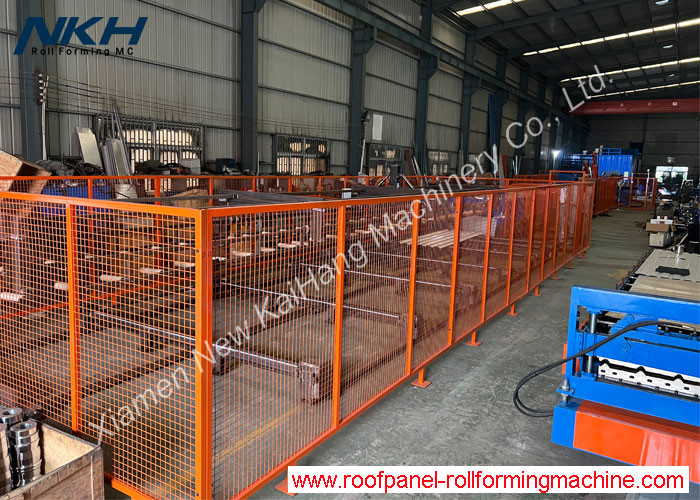

خط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار



تعویض کاستدستگاه رول فرمینگپارامترهای فنی

　 موارد مشخصات فنی
مواد سیم پیچ مواد GI/PPGL
عرض مواد 1250 میلی متر
ضخامت مواد 0.4-1 میلی متر
Uncoiler دستی 12 تن







سیستم شکل دهی

 سرعت نورد 10-15 متر در دقیقه
ایستگاه های غلتکی 24/20/18 ایستگاه
مواد غلتکی

40CR
مواد شفت 45 #فولاد
شفت DIA D95mm
قدرت موتور اصلی 22 کیلووات
صفحه جانبی بشقاب دیواری
راه رانندگی زنجیر
برش و پانچ هیدرولیک قدرت برش هیدرولیک 7.5 کیلووات
جنس تیغه و قالب Cr12Mov
تحمل +2.0میلی متر
سیستم کنترل الکتریکی منبع برق 380 ولت، 50 هرتز، 3 فاز
سیستم کنترل PLC زیمنس
رمزگذار امرون




اجزای اصلی

خیر نام تعداد
1 کویل گیر هیدرولیک و رانش 1
2 دستگاه رول فرمینگ اصلی
3 جعبه کنترل PLC 1
4 ایستگاه پمپ هیدرولیک 3
5 جدول خروجی 6



طراحی پروفایل برای طراحیدستگاه رول فرمینگ

خط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار 0خط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار 1خط تولید سقف کاست تعویض سریع، دستگاه 3 در 1، دستگاه رول فرمینگ سقف، دیوار 2
