دستگاه فرم‌دهی رول پروفیل‌های سقف با کنترل PLC، سرعت 20 متر بر دقیقه، تعویض خودکار

توضیحات محصول

ماشین شکل دهی رول برلین C80-300، دستگاه شکل دهی رول فلزی 15-20 متر / حداقل سرعت

جزئیات سریع:

1. ضخامت: 1.5mm-3.0mm
2. جنس: ورق گالوانیزه
3. وزن مواد: 5 میلیون تن
4. قطر داخلی کویل: 508 میلی متر
5. راه رانده: توسط موتور 22 کیلوواتی
6. روش برش: توسط بسته قدرت هیدرولیک، پیش پانچ، پس برش
7. تحمل برش: ± 1 میلی متر

کاربرد:

سازنده ما یکی از تامین کنندگان پیشرو در چین در مورد دستگاه پرلین بخش C یا Z است.

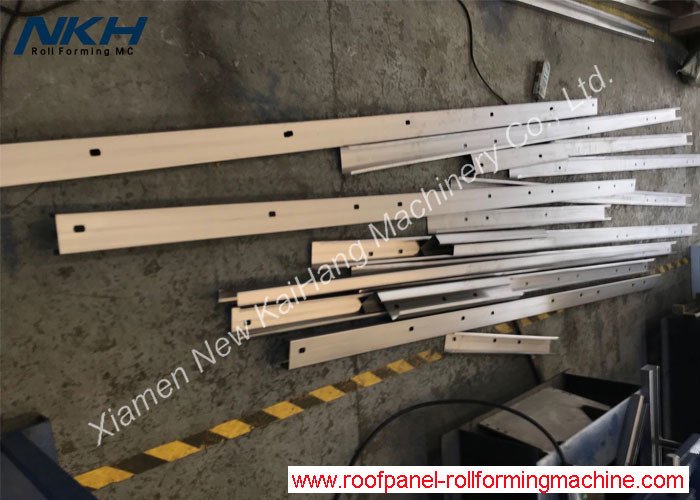

تولید CZ Purlin می تواند با همین خط باشد

و بدون تعویض قطعههنگام تغییر تولید purline مختلف.

شما می توانید دستگاه پرلین C&Z یا دستگاه پرلین C جدا یا Z جدا شده را انتخاب کنید

عرض پروفیل C را می توان با چرخ دستی یا کنترل سروو موتور تنظیم کرد.این می تواند توسط مشتریان انتخاب شود.

سبک زیر خط فرمینگ رول C سبک با سرعت بالا است.

لیست ماشین آلات:

1. قفسه کویل‌کن هیدرولیک یا کویل‌کش دستی
2. دستگاه پیش تراز

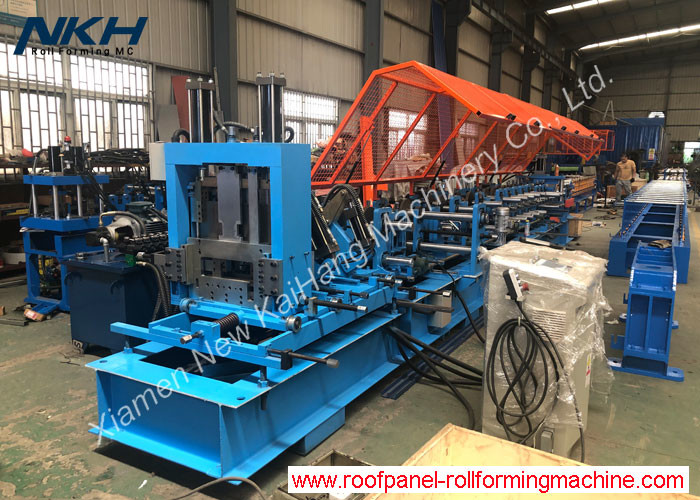

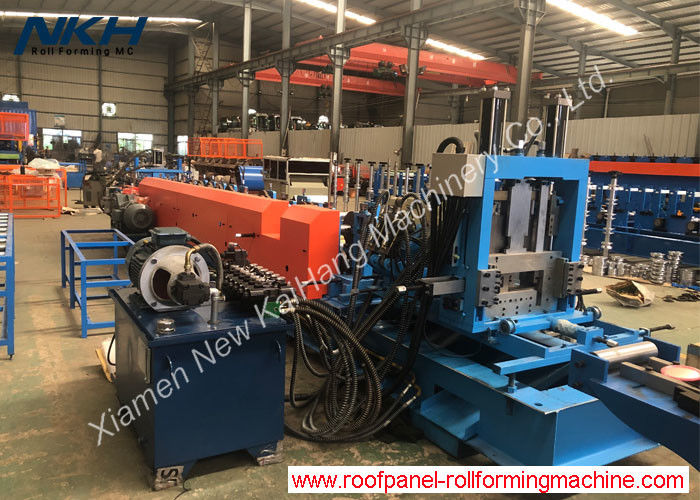

3. دستگاه رول فرمینگ
4. دستگاه پست پانچ و پست برش هیدرولیک
5. میز تمام شده
6. سیستم های کنترل PLC

توضیحات/جزئیات پارامتر فنی خط کامل:

• 5TX600mm هیدرولیک Un-coiler یا دستی

می توانید به موارد زیر بپذیرید:

کویل کش دستی

یون کویل هیدرولیک

کویل گیر هیدرولیک و رانش

• دستگاه پیش تراز کردن

دستگاه Pre-Level با 4 بیش از 3 شفت برای حذف مجموعه کویل

همان موتور را با رول شکل دهنده به اشتراک بگذارید

• دستگاه رول فرمینگ با جزئیات برش به شرح جدول زیر:

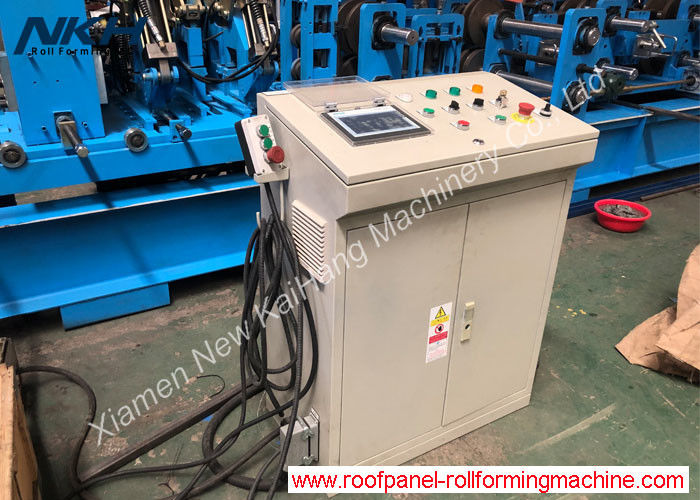

• سیستم کنترل PLC

مقدار و طول برش را به طور خودکار کنترل کنید

همراه با: PLC و صفحه نمایش لمسی برند زیمنس

اینورتر برند اشنایدر، رمزگذار Omron و غیره

تحمل برش به طول ≤±1 میلی متر

ولتاژ کنترل 24 ولت

• قفسه محصول 4 متر طول، از نوع نورد

نقشه های نمایه / چیدمان / تصاویر مرجع تجهیزات:
