C&Z ماشین شکل گیری پرلین اتوماتیک مبادله سریع تغییر سفارشی رول ماشین شکل گیری

1. ضخامت: 1.5mm-3.0mm
2. مواد: ورق های GI، 245Mpa
3. روش برش: با توقف برای طراحی برش
4. تحمل برش: ±1mm

در حال حاضر، ماشین های شکل گیری رول C / Z وجود دارد که به طور خودکار اندازه های استیل C و Z را به سرعت تغییر می دهند (بیشتر در ماشین های شکل گیری رول C / Z استیل).

در مقایسه با ماشین های شکل گیری رول های سنتی c/z، یک ماشین قابل تعویض می تواند بسیار کارآمدتر کار کند.از آنجایی که تنها 10 دقیقه طول می کشد تا تولید z purlins فولاد از اندازه های مختلفبه طور کلی، یک دستگاه شکل گیری رول کانال قطعه فولادی Z معمولا شامل یک پاک کننده دستی، راهنمای تغذیه با دستگاه سطح، ابزار سوراخ کردن هیدرولیک، قسمت شکل گیری رول، برش هیدرولیک،سیستم انتقال، یک کابینت کنترل PLC، یک پمپ روغن هیدرولیک و میز های خالی.

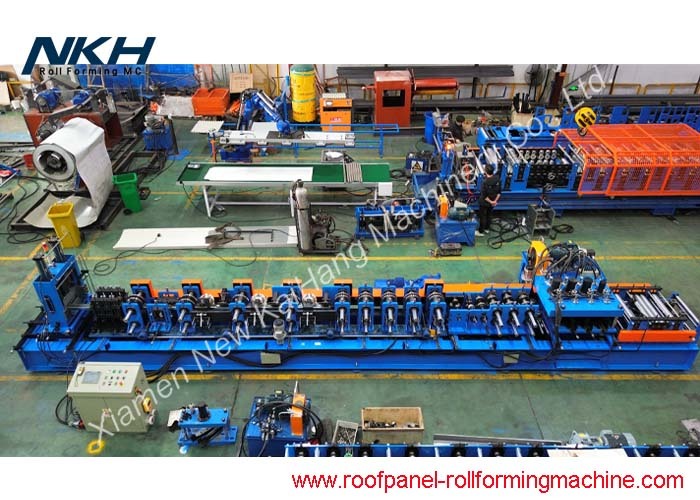

1. دستگاه های هیدرولیکی برای پاک کردن کویل
2. دستگاه پیش تراز
3. دستگاه هیدرولیک پیش سوراخ کردن

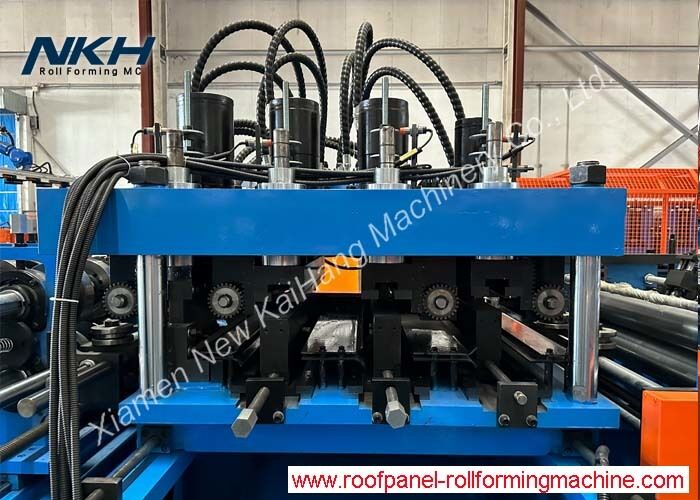

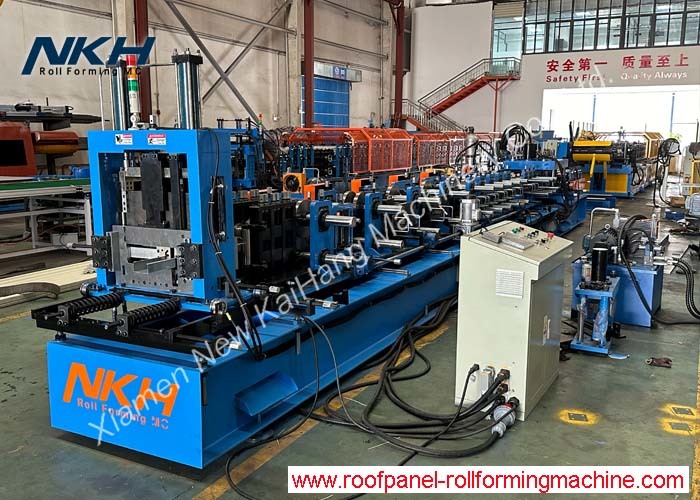

4. ماشین شکل گیری رول با تغییر اندازه به طور خودکار
5. دستگاه هیدرولیک پس از برش
6. میز تموم شده
7. سیستم های کنترل PLC

• 5TX600mm هیدرولیک Un-Coiler یا دستی de-Coiler

بدون برق؛ ظرفیت بار = MAX.5Tons

سیستم هیدرولیکی برای گسترش سوراخ داخلی کویل، موتور پمپ: 3KW

قطر داخل کویل=510+/-30mm

عرض کویل= MAX.600mm

چرخش لوله: نوع پیشبرد

• دستگاه پیش تراز

دستگاه قبل از سطح با 4 بیش از 3 شاخه برای خارج کردن کویل مجموعه

در همان موتور با رول سابق به اشتراک بگذارید

• دستگاه هیدرولیک پیش سوراخ کردن/پیش برش

سهم در همان گروه هیدرولیک با برش پست

دستگاه پیش تراش برای برش اولین/آخر ورق های قطعه ای از کویل

تا سوراخ هاي زير رو بخوره

• سوراخ های تک شکاف یا گرد در شبکه
• سوراخ های دوگانه یا گرد در شبکه
• سوراخ های تک شکاف یا گرد در هر طرف فلنج

• جزئیات ماشین شکل گیری رول به عنوان جدول زیر:

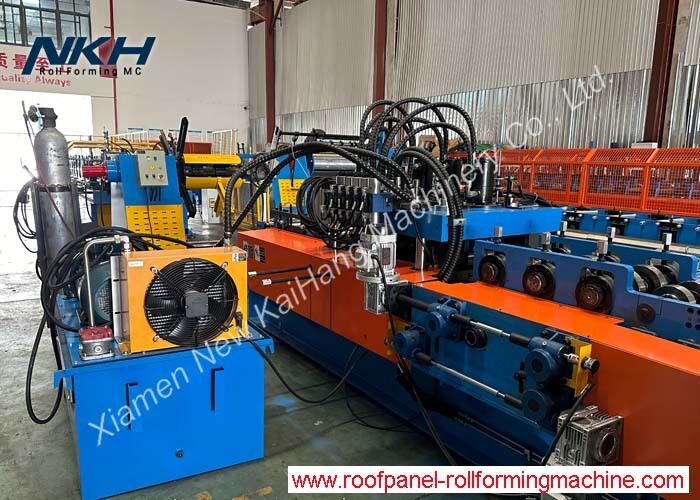

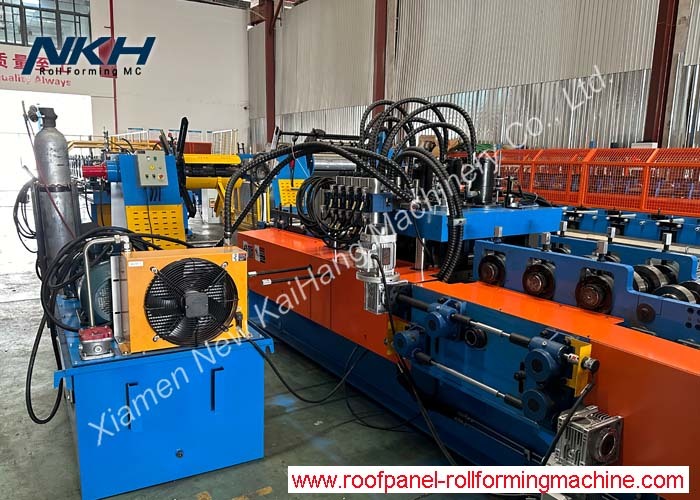

• دستگاه هیدرولیک پس از برش

گروه هیدرولیک: 11KW

برای برش طراحی متوقف کنید

پس از قطع، زباله وجود داره

تمام اندازه ها در همان گروه هیدرولیک هستند

مواد برش: Cr12, درمان گرما

• سیستم کنترل PLC

کنترل مقدار و برش طول به طور خودکار

در ترکیب با: PLC برند زیمنس و صفحه لمسی

اینورتر برند شنایدر، رمزگذاری Omron و غیره

تحمل برش به طول≤±1mm

ولتاژ کنترل 24 ولت

• رَک محصول 4 متر طول دارد، نوع رول شده
